در عصر ارتباطات پیشرفته، فیبر نوری بهعنوان یکی از بهترین راهها برای انتقال دادهها با سرعت بالا شناخته میشود. اما در پروژههای فیبر نوری، ابزارها و قطعاتی مثل “پیگتیل فیبر نوری” نقش مهمی ایفا میکنند. پیگتیل فیبر نوری چیست و چرا در صنعت شبکه و مخابرات اینقدر اهمیت دارد؟ اگر در حوزه شبکه فعالیت میکنید یا علاقهمند به یادگیری درباره این تکنولوژی هستید، این مقاله برای شماست. در اینجا بهطور جامع به تعریف پیگتیل، انواع، کاربردها و نحوه استفاده از آن در شبکههای فیبر نوری میپردازیم.
پیگتیل فیبر نوری چیست؟

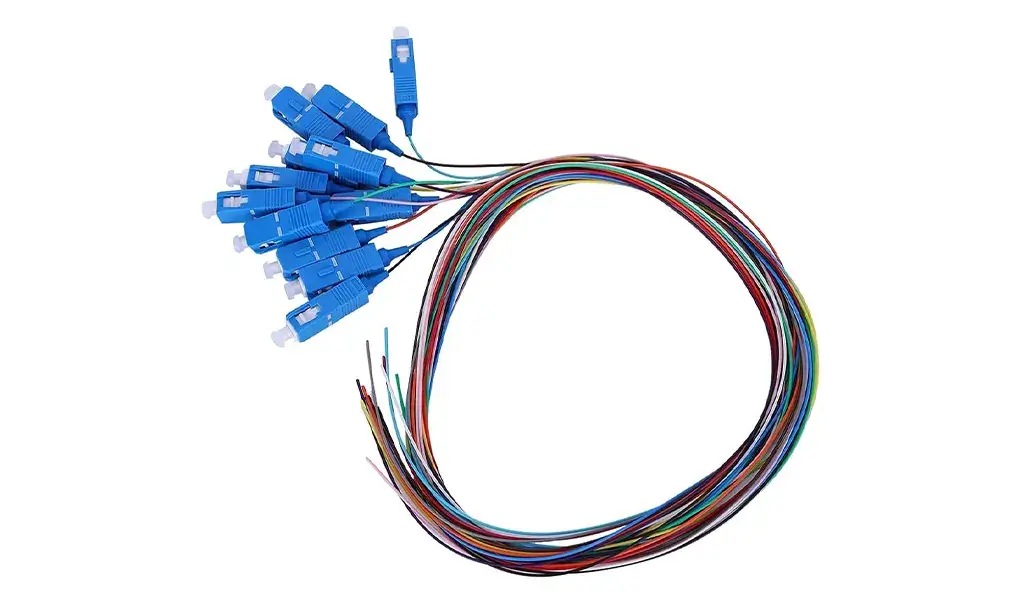

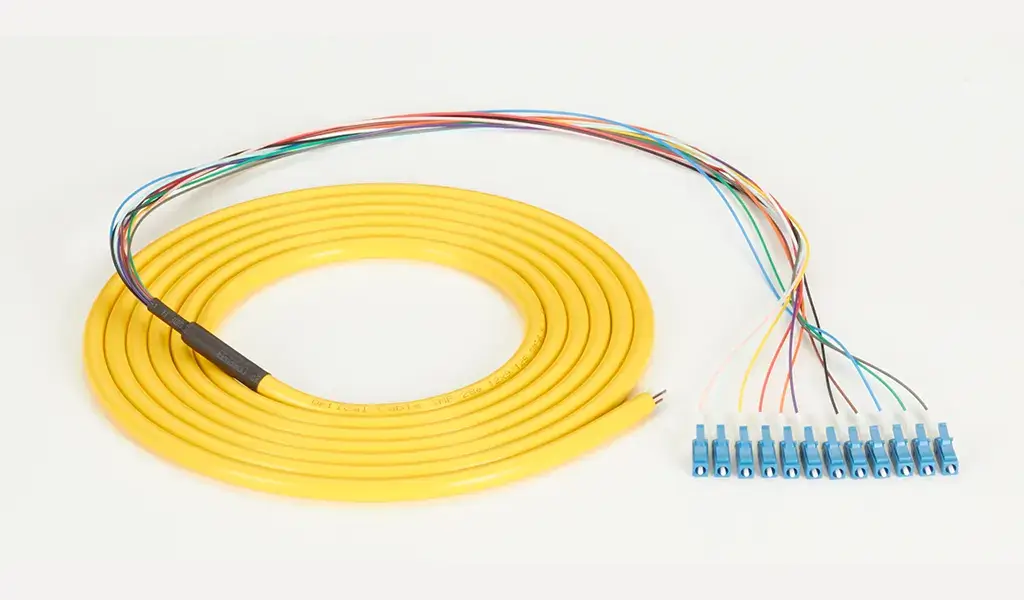

پیگتیل فیبر نوری (Fiber Optic Pigtail) یک کابل فیبر نوری کوتاه است که یک سر آن به یک کانکتور (مثل SC، LC یا ST) مجهز شده و سر دیگر آن بدون کانکتور و آماده اتصال به کابلها یا تجهیزات دیگر است. این قطعه معمولاً برای برقراری ارتباط بین کابلهای فیبر نوری و دستگاهها یا جعبههای توزیع (مثل پچپنل یا ODF) به کار میرود. به عبارت ساده، پیگتیل مثل یک پل عمل میکند که نصب و اتصال فیبر نوری را سادهتر و دقیقتر میکند.
پیگتیلها از تارهای فیبر نوری (Single-Mode یا Multi-Mode) ساخته میشوند و با روکشی محافظ مثل PVC یا LSZH عرضه میشوند. طول آنها معمولاً بین 1 تا 2 متر است، اما بسته به نیاز پروژه میتواند تغییر کند. این ابزار در شبکههای مخابراتی، دیتاسنترها و سیستمهای ارتباطی کاربرد گستردهای دارد.
انواع پیگتیل فیبر نوری
پیگتیلهای فیبر نوری بر اساس نوع فیبر، کانکتور و کاربردشان به دستههای مختلفی تقسیم میشوند. شناخت این انواع به شما کمک میکند پیگتیل مناسب پروژه خود را انتخاب کنید:
1. بر اساس نوع فیبر
– پیگتیل Single-Mode: برای انتقال داده در مسافتهای طولانی با پهنای باند بالا طراحی شده و در شبکههای مخابراتی و اینترنت پرسرعت استفاده میشود.
– پیگتیل Multi-Mode: برای فواصل کوتاهتر (مثل داخل ساختمانها) مناسب است و هزینه کمتری دارد.
2. بر اساس نوع کانکتور

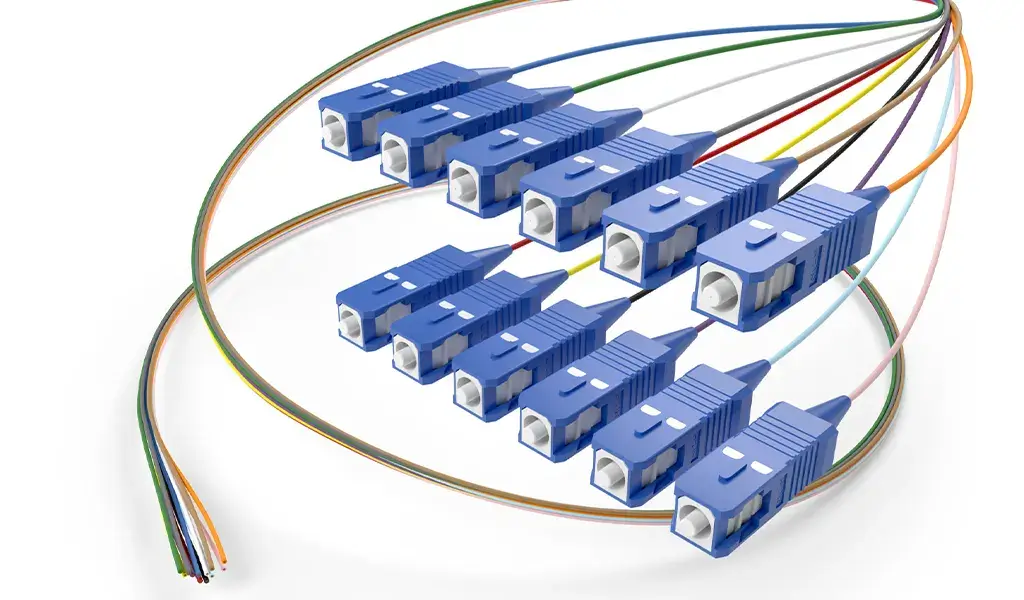

– SC Pigtail: کانکتور SC (Subscriber Connector) به دلیل اتصال قوی و استفاده آسان، بسیار رایج است.
– LC Pigtail: کانکتور LC (Lucent Connector) کوچکتر است و در دیتاسنترها با تراکم بالا به کار میرود.
– ST Pigtail: کانکتور ST (Straight Tip) بیشتر در شبکههای قدیمیتر دیده میشود.
– FC Pigtail: کانکتور FC (Ferrule Connector) برای کاربردهای حساس و دقیق مناسب است.
3. بر اساس تعداد تارها
– Simplex: یک تار فیبر دارد و برای اتصال تکجهته استفاده میشود.
– Duplex: دو تار فیبر دارد و برای ارتباطات دوطرفه (مثل ارسال و دریافت داده) مناسب است.
پیگتیل فیبر نوری چگونه کار میکند؟
برای درک بهتر اینکه پیگتیل فیبر نوری چیست، باید نحوه عملکرد آن را بررسی کنیم. پیگتیل بهعنوان واسطهای بین کابل اصلی فیبر نوری و تجهیزات شبکه عمل میکند. سر بدون کانکتور آن با روش فیوژن (Fusion Splicing) یا اتصال مکانیکی به کابل اصلی متصل میشود. سپس سر کانکتوری آن به پچپنل، سوئیچ یا دستگاههای دیگر وصل میشود.
فرآیند فیوژن شامل ذوب کردن تارهای فیبر نوری با دستگاه مخصوص و اتصال دائمی آنها است. این روش افت سیگنال را به حداقل میرساند و کیفیت انتقال داده را افزایش میدهد. به همین دلیل، پیگتیلها نسبت به اتصال مستقیم کابلها به دستگاهها، انعطافپذیری و دقت بیشتری ارائه میدهند.
کاربردهای پیگتیل فیبر نوری
پیگتیل فیبر نوری در صنعت شبکه و مخابرات کاربردهای متنوعی دارد. در اینجا برخی از مهمترین موارد استفاده آن را مرور میکنیم:
1. اتصال به پچپنلها
در جعبههای توزیع فیبر نوری (ODF)، پیگتیلها کابلهای اصلی را به پورتهای پچپنل متصل میکنند تا مدیریت کابلها سادهتر شود.
2. شبکههای مخابراتی
در زیرساختهای اینترنت پرسرعت و خطوط تلفن، پیگتیلها برای اتصال فیبر نوری به تجهیزات مرکزی به کار میروند.
3. دیتاسنترها
در مراکز داده که نیاز به انتقال داده با سرعت بالا و بدون افت است، پیگتیلها بهعنوان رابط بین کابلها و سرورها استفاده میشوند.
4. سیستمهای امنیتی
در دوربینهای مداربسته و سیستمهای نظارتی مبتنی بر فیبر نوری، پیگتیلها برای اتصال دقیق به کار میروند.
5. شبکههای LAN و WAN
در شبکههای محلی (LAN) و گسترده (WAN)، پیگتیلها به انتقال پایدار دادهها کمک میکنند.
مزایا و معایب پیگتیل فیبر نوری
برای درک بهتر اهمیت پیگتیل، بیایید مزایا و معایب آن را بررسی کنیم:
مزایا:
– نصب سریع و آسان با کانکتور آماده
– کاهش افت سیگنال به دلیل اتصال فیوژن
– انعطافپذیری در اتصال به انواع تجهیزات
– محافظت از انتهای کابل فیبر نوری
– مناسب برای پروژههای کوچک و بزرگ
معایب:
– نیاز به دستگاه فیوژن برای اتصال دائمی
– هزینه بالاتر نسبت به اتصال مستقیم در برخی موارد
– حساسیت به آسیب در صورت نصب نادرست
تفاوت پیگتیل با پچکورد فیبر نوری
یکی از سؤالات رایج این است که پیگتیل چه تفاوتی با پچکورد دارد؟
– پیگتیل: یک سر آن کانکتور دارد و سر دیگرش برای فیوژن آماده است.
– پچکورد: هر دو سر آن کانکتور دارد و برای اتصال موقت یا قابل جابهجایی بین دو دستگاه استفاده میشود.
بهطور خلاصه، پیگتیل برای اتصال دائمی و پچکورد برای اتصال موقت مناسب است.
چگونه پیگتیل مناسب انتخاب کنیم؟
انتخاب پیگتیل مناسب به نیازهای پروژه شما بستگی دارد. در اینجا چند نکته برای انتخاب درست آورده شده است:
– نوع فیبر: برای مسافتهای طولانی از Single-Mode و برای فواصل کوتاه از Multi-Mode استفاده کنید.
– نوع کانکتور: بسته به دستگاه یا پچپنل (مثل SC، LC یا ST) کانکتور مناسب را انتخاب کنید.
– طول پیگتیل: طول مورد نیاز برای اتصال به تجهیزات را در نظر بگیرید.
– محیط نصب: در محیطهای سخت (مثل فضای باز)، پیگتیل با روکش مقاومتر انتخاب کنید.
– بودجه: پیگتیلهای باکیفیتتر (مثل برندهای معتبر) هزینه بیشتری دارند، اما دوام بیشتری ارائه میدهند.
نحوه نصب پیگتیل فیبر نوری
نصب پیگتیل شامل چند مرحله است:
1. آمادهسازی کابل: سر بدون کانکتور پیگتیل و کابل اصلی را تمیز و برش دهید.
2. فیوژن: با دستگاه فیوژن، تارهای فیبر را به هم متصل کنید.
3. محافظت: محل اتصال را با اسلیو (Sleeve) بپوشانید تا از آسیب محافظت شود.
4. اتصال کانکتور: سر کانکتوری را به پچپنل یا دستگاه وصل کنید.
سؤالات متداول درباره پیگتیل فیبر نوری
برای روشنتر شدن موضوع، به چند سؤال رایج پاسخ میدهیم:
1. آیا پیگتیل برای همه پروژههای فیبر نوری لازم است؟
خیر، اما در پروژههایی که نیاز به اتصال دائمی و دقیق دارند، بسیار مفید است.
2. تفاوت Single-Mode و Multi-Mode چیست؟
Single-Mode برای مسافتهای طولانی و Multi-Mode برای فواصل کوتاه مناسب است.
3. چگونه پیگتیل را تست کنیم؟
با دستگاه OTDR میتوانید کیفیت اتصال را بررسی کنید.
نتیجهگیری
پیگتیل فیبر نوری چیست؟ پیگتیل یک کابل کوتاه فیبر نوری با یک کانکتور است که اتصال کابلهای فیبر نوری به تجهیزات را آسانتر، ایمنتر و دقیقتر میکند. از دیتاسنترها گرفته تا شبکههای مخابراتی، این قطعه کوچک نقش بزرگی در انتقال دادهها دارد. با شناخت انواع، کاربردها و نحوه نصب آن، حالا میتوانید از پیگتیل به بهترین شکل در پروژههایتان استفاده کنید. نظر شما چیست؟ تجربهای از کار با پیگتیل دارید؟ در بخش نظرات با ما به اشتراک بگذارید!
