مدیریت کابلها با استفاده از Cable Management Ladder یا همان نردبان کابل یکی از رایجترین روشها برای نصب، هدایت، و مرتبسازی کابلها بهخصوص در تأسیسات صنعتی، دیتاسنترها، کارخانهها، ساختمانهای تجاری و حتی بعضی فضاهای اداری پیشرفته است. در ادامه یک معرفی کامل دربارهی این سیستم خواهیم داشت:
تعریف جامع نردبان کابل
نردبان کابل که در استانداردهای بینالمللی با نام Cable Ladder Tray یا Ladder-Type Cable Tray شناخته میشود، یک سیستم پشتیبانی مکانیکی برای نصب، هدایت و مدیریت مسیر کابلهای الکتریکی، مخابراتی و کنترلی است که ساختاری مشابه یک نردبان افقی یا عمودی دارد. این سازه معمولاً از دو پروفیل یا ریل جانبی تشکیل شده که به وسیلهی میلهها یا پلههای عرضی (Rungs) به هم متصل شدهاند.
وظیفهی اصلی این سیستم، حمل و نگهداری تعداد زیادی کابل در یک مسیر مشخص، ایجاد نظم در شبکه کابلکشی و در عین حال فراهم کردن امکان تهویه، دسترسی و تعمیر آسان کابلهاست. این ویژگی باعث شده که نردبان کابل یکی از پرکاربردترین و بهینهترین روشهای مدیریت کابل در محیطهای صنعتی و ساختمانی باشد.
ویژگیهای کلیدی در نردبان کابل
ساختار باز
طراحی باز نردبان کابل باعث میشود گرمای تولید شده توسط کابلها بهطور طبیعی تخلیه شود و خطر داغ شدن بیش از حد کاهش پیدا کند. این موضوع بهخصوص در کابلهای برق فشار قوی یا کابلهای دیتا با حجم بالا اهمیت دارد.قابلیت حمل بار بالا
بسته به جنس و ضخامت، نردبان کابل میتواند وزن زیادی از کابلها را بدون خم شدن یا تغییر شکل تحمل کند.انعطافپذیری در طراحی مسیر
نردبانها میتوانند با استفاده از اتصالات و قطعاتی مثل زانویی، سهراهی، چهارراهی و تغییر ارتفاع، مسیرهای پیچیده را پوشش دهند.دسترسی آسان برای تعمیرات و ارتقاء
در صورت نیاز به اضافه کردن یا تعویض کابلها، کاربر به راحتی میتواند به کابلها دسترسی پیدا کند بدون اینکه نیاز به باز کردن کامل مسیر باشد.
جنس و ساختار
فلزی: فولاد گالوانیزه، فولاد ضد زنگ (Stainless Steel)، آلومینیوم
مناسب محیطهای سخت، مقاوم در برابر ضربه و فشار
غیرفلزی: پلیمر تقویتشده با الیاف شیشه (FRP)
سبک، مقاوم در برابر خوردگی و مواد شیمیایی
تفاوت نردبان کابل با سایر سیستمهای مدیریت کابل
نسبت به Cable Tray سینی کابل، تهویه بهتری دارد ولی کابلها بیشتر در معرض محیط هستند.
نسبت به Cable Duct (داکت)، مقاومت مکانیکی و ظرفیت بیشتری دارد، اما حفاظت کمتری در برابر نفوذ گرد و غبار و آب فراهم میکند مگر با نصب کاور.
به زبان ساده، نردبان کابل همان شریان اصلی کابلکشی یک پروژه بزرگ است که تمام کابلها را منظم و امن به مقصد میرساند، بدون اینکه در آینده برای تعمیر یا توسعه مشکلساز شود.
اجزای اصلی نردبان کابل
ریلهای جانبی (Side Rails): ساختار اصلی که پلهها را نگه میدارند.
پلهها (Rungs): کابلها روی این پلهها قرار میگیرند.
اتصالات (Joints/Connectors): برای اتصال قطعات به یکدیگر.
پایهها و نگهدارندهها (Supports & Brackets): برای نصب روی دیوار، سقف، یا کف.
کاورها (Covers): در صورت نیاز برای حفاظت بیشتر در برابر گرد و غبار یا آب.
ابعاد و اندازهها
عرض: معمولاً از 100 میلیمتر تا 900 میلیمتر
ارتفاع جانبی: بین 50 تا 150 میلیمتر
طول استاندارد هر قطعه: اغلب 3 متر یا 6 متر
ابعاد بر اساس نیاز پروژه قابل تنظیم است.
کاربردها

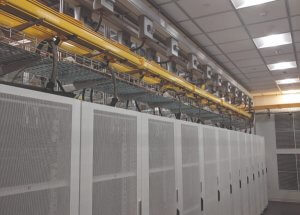

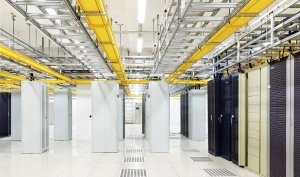

مراکز داده (Data Centers)
کارخانهها و سولههای صنعتی
بیمارستانها
پروژههای ساختمانی بزرگ
نیروگاهها
پالایشگاهها و پتروشیمیها
نکات فنی در طراحی و اجرا
ظرفیت بارگذاری باید با تعداد و نوع کابلها هماهنگ باشد.
باید به استانداردهای ایمنی الکتریکی توجه شود.
فاصلهی پایههای نگهدارنده بسته به وزن کابلها طراحی میشود (معمولاً هر 1.5 یا 2 متر).
نصب در مکانهایی با لرزش یا زلزله نیاز به مهاربند دارد.
تولید کنندگان لدر (نردبان) مدیریت کابل
- Legrand – فرانسه
- Cooper B-Line (Eaton) – آمریکا
- Schneider Electric – فرانسه
- Panduit – آمریکا
- Unistrut / Electrogrip – آمریکا/بریتانیا
- Siemens – آلمان (موجود در آتی کابل، برای مشاهده اینجا کلیک کنید)
جمعبندی نردبان کابل (Cable Ladder)
نردبان کابل یک سیستم مکانیکی برای نگهداری، هدایت و مدیریت کابلهای برق، دیتا و کنترل در پروژههای ساختمانی و صنعتی است. این ساختار معمولاً شامل دو ریل جانبی و پلههای میانی (Rungs) است که به شکل یک نردبان طراحی شده و کابلها روی آن قرار میگیرند.
